Le gustaria bañarse como en los lujosos hoteles, con una fresca y abundante presión ?
Hidroneumáticos en varias medidas y capacidades.



Para gran volumen de almacenamiento de agua y una mayor presión de tiempo, elegir WellMate la E-Series. Gran presión de permitir cambiar la configuración máxima de almacenamiento de agua durante los períodos de alta demanda. La E-Series pueden manejar hasta 125 psi/8.6 de presión. También disponible como un tanque de retención para el almacenamiento de agua y de tratamiento.

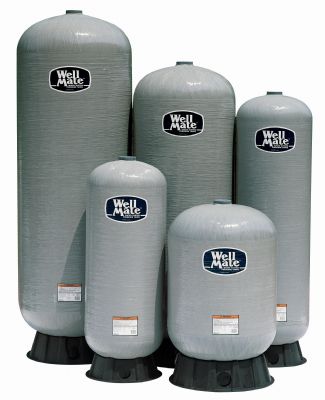

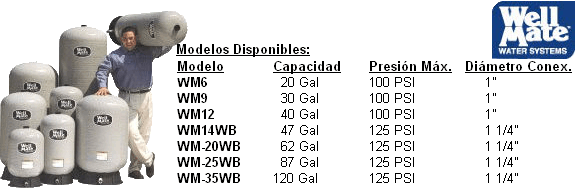

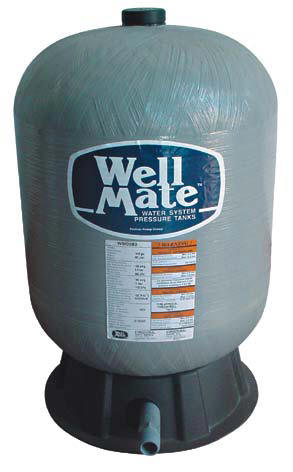

Información de selección de tanque Well Mate


Hay tres factores para seleccionar el tanque Well Mate apropiado para su sistema:
*La carga de la bomba en GPM
*El tiempo de uso mínimo recomendado para la bomba
*Las presiones mínimas (entrada) y máximas (salida)
Una vez con esta información, el siguiente cálculo le permitirá, determinar en la mayoría de los casos, el modelo

correcto para su sistema:

Cálculo del tamaño del tanque:
1. Determinar la carga de la bomba en GPM
2. Determinar el tiempo mínimo de uso de la bomba en minutos
3. Multiplicar la carga por el tiempo mínimo (este valor es el volúmen de agua mínimo requerido)
4. Determinar la presión mínima del sistema (entrada) en PSI
5. Determinar la presión mínima del sistema (salida) en PSI

CARACTERÍSTICAS TÉCNICAS

Válvula y tapón protector para garantizar la seguridad.

Membrana de poister-uretano con uniones de doble soldadura para garantizar la resistencia.

Depósito de polietileno reforzado con fibra de vidrio y resinas epóxicas.

El diseño especial de la descarga inferior ofrece las condiciones de flujo ideales.

Todos los componentes tienen la aprobación de la NSF y/o la FDA.

Código Capacidad Altura (mm) Diámetro(mm) Salida (mm) Conexión Peso (Kg)











Aplicaciones
Alto volumen de almacenamiento de agua
Almacenamiento de agua / tratamiento

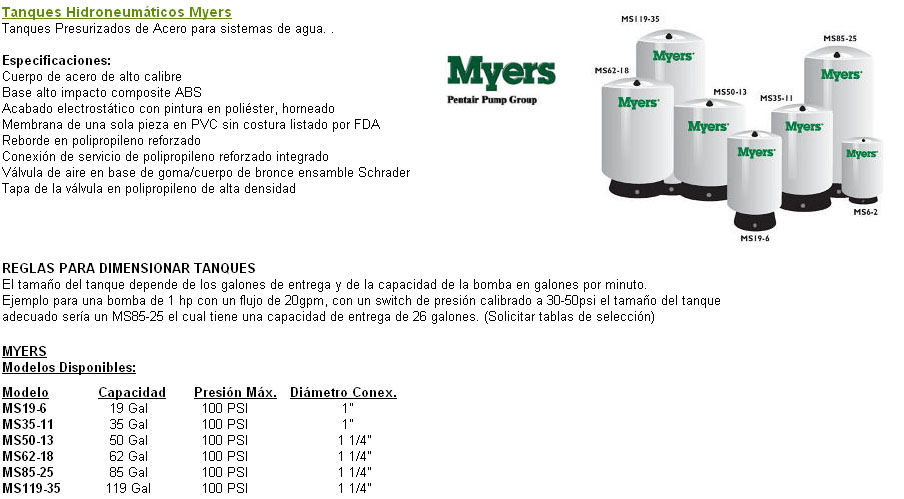

Myers
a


TANQUES HIDRONEUMATICOS PRECARGADOS ALTAMIRA

Los Tanques Precargados ALTAMIRA están diseñados para ser la mejor solución para sistemas de agua a presión, son ideales para utilizarse en residencias, instalaciones comerciales y cualquier utilización que necesite mantener su sistema de agua con muy buena presión.
Son completamente seguros ya que sus componentes cumplen con los estrictos requisitos de EUA para los componentes para agua (FDA).
Además de esto, el diseño agradable a la vista de estos tanques le da un valor agregado a la inversión del cliente.
Tanto ALTAMIRA Acero, ALTAMIRA Fibra y ALTAMIRA Sky están concebidos para:
Extender la vida util de la bomba al reducir el ciclo de encendido de la misma , esto se traduce en un importante ahorro, tanto de energía como monetario.
Ser seguros e higiénicos. Al estar completamente cerrados impiden que agentes externos contaminen el agua que maneja, además de que todos los componentes que conforman los tanques cumplen con la norma americana FDA (Federal Drug Administration) brindándole al propietario de un Tanque ALTAMIRA la tranquilidad de tener un abastecimiento de agua limpia y segura.

Abastecer de agua a presión sin tener en cuenta la elevación del tanque gracias a su precarga de aire.




TANQUE ALTAMIRA
Tanque de Acero
Diseño de Diafagma
Excelente calídad
Modelos Verticales con base para el tanque (acero)

Altamira Acero Tanque con 5 años de Garantía.
**Factor de Máxima Aceptación
Dimensiones (Pulgadas)
Diám. conex. NTP
Equiv. Aprox. Tanque sin precarga (gal)
ENTREGA VOLUMÉTRICA
Peso bruto lb. / kg
Diam.
Altura
20/40 psi (gal.)
30/50 psi (gal.)
40/60 psi (gal.)
A4202 (20 GAL)
57%
15.38
31.63
1" H
60
8
6.8
5.9
33/15
AA26 (26 GAL)
44%
15.38
3825
1" H
80
10.5
8.8
7.6
36/17
A10050 (44 GAL)
77%
22.00
36.00
1.25" H
135
17.7
15
13
69/31.3
A12051 (62 GAL)
55%
22.00
46.75
1.25" H
200
24.9
21.1
18.3
92/41.8
A17002 (86 GAL)
54%
26.00
47.25
1.25" H
280
34.6
29.2
25.4
123/55.8
A22050 (119 GAL)
39%
26.00
61.88
1.25" H
380
47.5
40.5
35.1
166/75.4

** Tanques con factores de máxima aceptación menores al 40% corren mayor peligro de daño si no se respetan las condiciones de presión de precarga adecuada y rango de presión entre paro y arranque de la bomba.
• Tanques Altamira Acero de 20 y 32 Galones: Máxima Presión de Trabajo: 100 psi (7 kg/cm2). Máxima Temperatura de Trabajo: 200 °F (93ºC). Presión de precarga: 30 psi (2.1 kg/cm2)
• Tanques de 44 a 119 Galones: Máxima Presión de Trabajo: 100 psi (7 kg/cm2). Máxima Temperatura de Trabajo: 200 °F (93ºC). Presión de precarga: 38 psi (2.7 kg/cm2).
NOTA: La entrega volumétrica es afectada (puede variar) por varias situaciones ambientales y
condiciones del sistema, incluyendo temperatura y presión.

DIBUJO ESQUEMATICO DE OPERACIÓN
El diseño especial del diafragma ALTAMIRA Acero sella la carga del aire, separando el aire del agua y eliminando de ese modo la necesidad de un control de volumen de aire.
El depósito de agua no metálico impide que el agua entre en contacto con el metal, eliminando la posibilidad de corrosión.
1.- ALTAMIRA Acero tiene una cámara de aire de sellada que es presurizada antes de salir de la fábrica. El aire y el agua nunca entran en contacto entre sí, eliminándose cualquier posibilidad de "anegamiento" a causa de la pérdida de aire hacia el sistema de agua.
2.- Al ponerse en marcha la bomba, cuando la presión del sistema decae por debajo de la presión mínima de precarga. Sólo se almacena agua utilizable.
3.- Cuando la presión de la cámara alcanza la presión máxima del sistema, la bomba se apaga. El ALTAMIRA Acero está lleno a su máxima capacidad.
4.- Cuando existe demanda de agua, la presión de la cámara de aire fuerza al agua a salir a la red.

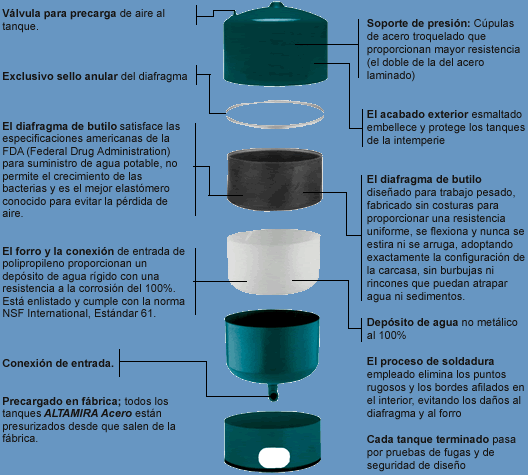

CARACTERÍSTICAS DE CONSTRUCCIÓN







TANQUE ALTAMIRA SKY
Tanque de Acero
Diseño de Membrana ntercambiable
Excelente calídad


Modelos Tanques
Modelo
Capacidad
máxima
Galones (L)
Diámetro del
tanque pulgadas (mm)
Altura del tanque

Diámetro de
Descarga

SKY 19
19 (72)
16" (406)
27-1/2"
1"
SKY 35
35 (132)
20" (508)
32-3/4"
1"
SKY 50
50 (189 )
24" (610)
32-1/2"
1-1/4"
SKY 85
85 (322)
24" (610)
50-1/2"
1-1/4"
SKY 119
110 (450)
24" (610)
68"
1-1/4"


ENTREGA VOLUMÉTRICA

Rango Switch de Presión
Precarga del Tanque
20-40 psi (1.4 - 2.8 kg/cm2)
18 psi (1.2 kg/cm2)
30-50 psi (2.1 - 3.5 kg/cm2)
28 psi (1.9 kg/cm2)
40-60 psi (2.8 - 4.2 kg/cm2)
38 psi (2.6 kg/cm2)
Modelo
Entrega volumétrica - Galones (L)

20 - 40 psi
(1.4 - 2.8 kg/cm2)

30 - 50 psi
(2.1 - 3.5 kg/cm2)
40 - 60 psi
(2.8 - 4.2 kg/cm2)
SKY 19
6.9 (26.1)
5.8 (22)
5.0 (18.9)
SKY 35
12.7 (48.1)
10.7 (40.5)
9.3 (35.2)
SKY 50
18.3 (69.3)
15.5 (58.7)
13.4 (50.7)
SKY 85
30.0 (113.6)
26.0 (98.4)
22.0 (83.3)
SKY 119
43.3 (163.9)
35.4 (134.0)
31.0 (117.3)

CICLO DE OPERACIÓN
El diseño especial de la membrana intercambiable ALTAMIRA Sky sella la carga del aire, separando el aire del agua y eliminando de ese modo la necesidad de un control de volumen de aire.
El depósito de agua no metálico impide que el agua entre en contacto con el metal, eliminando la posibilidad de corrosión.
Paso 1.
El tanque está casi vacío – el aire se expande llenando el área por encima de la membrana (Figura A).
Paso 2.
El agua entra en el tanque – el aire se comprime por encima de la membrana a medida que se llena de agua
(Figura B).
Paso 3.
Se ha completado el ciclo de bombeo – el aire comprimido (mayor presión) activa
la graduación de OFF (apagado) del switch de presión (Figura C).
 Paso 4.
El agua empieza a salir del tanque – el aire comprimido en el tanque hace que el agua salga de la membrana
(Figura D).
Paso 5.
La membrana está vacía – el sistema está listo para comenzar un nuevo ciclo. (Figura A).

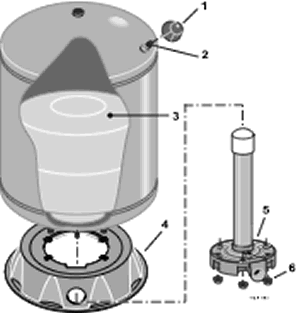

ACCESORIOS DEL TANQUE
Número
Descripción
de la pieza
No.
SKY19
19 Gal
SKY35
35 Gal
SKY50
50 Gal
SKY85
85 Gal
SKY119
119 Gal
1
Cubierta de Válvula de aire
1
U31-380P
U31-380P
U31-380P
U31-380P
U31-380P
2
Válvula de aire con tapa
1
U212-160B
U212-160B
U212-160B
U212-160B
U212-160B
3
Membrana-Vinilo
1
U20-15S
U20-13L
U20-10
U20-7
U20-20
4
Base
1
U31-505P
U31-505P
U31-512P
U31-512P
U31-512P
5
Brida
1
U231-460P
U231-460P
U31-447P*
U231-462P
U231-462P
6
Tuercas de Brida 15/16-18 Hex
6
U36-202BT
U36-202BT
U36-202BT
U36-202BT
U36-202BT

*No requiere tubo ascendente.







MODELOS TANQUES ALTAMIRA FIBRA

Modelo
Dimensiones
(pulgadas/cm)
Diámetro
conexión
Máx. Presión
Funcionamiento
(Psi/Kpa/Bar)
Entrega volumétrica (Gal/Litros)
Peso Bruto
(Lb./Kg.)
20/40 psi
30/50 psi
40/60 psi
AF20 (19.8 GAL/75L)
16/41
32/81
1"
125/862/8.6
6.7/25.5
5.9/22.5
5.1/19.5
17.75/8.1
AF30 (29.5 GAL/112L)
16/41
44/112
1"
125/862/8.6
10/38.1
8.85/33.6
7.67/29.1
24.75/11.2
AF40 (40.3 GAL/153L)
16/41
57/145
1"
125/862/8.6
13.7/52
12.1/45.9
10.5/39.8
30/13.6
AF62 (62 GAL/227L)
24/61
41 1/4/105
1 1/4
125/862/8.6
21.1/77.2
18.6/68.1
16.1/59
50/22.7
AF87 (86.7 GAL/328L)
24/61
55 1/4/140
1 1/4
125/862/8.6
29.5/111.5
26/98.4
22.5/85.3
72.75/33
AF120 (119.7 GAL/453L)
24/61
74 1/4/189
1 1/4
125/862/8.6
40.7/154
35.9/135.9
31.1/117.8
95/43.1

VENTAJAS TANQUE FIBRA

DISEÑO ESPECIAL:
El modelo de tanque precargado ALTAMIRA Fibra, cuenta con un diseño especial el cual no incluye acero en sus componentes por lo que es resitente a la corrosión por oxidación. 		LARGA DURACIÓN:
La originalidad de su celda de aire (no de agua) no sujeta a esfuerzos de expansión, ofrece una mayor duración que las membranas que sí están sujetas a esfuerzos de expansión. Los tanques
Altamira Fibra pueden ser instalados con amplio rango de ajustes de presión y arranque de la bomba.
MUY LIGEROS:
Por su peso liviano resulta muy manejable para su instalación, lo cual lo vuelve ideal para instalciones domésticas. 		NO SUJETOS A CORROSIÓN:
Construcción no metálica de alta resistencia, desde el forro interior de Polietileno de alta densidad hasta el sello del forro exterior con resina epóxica. No contiene acero, no se oxida.
NO REQUIERE MANTENIMIENTO:
Como no tiene acero, no hay pintura que se pueda rayar o retocar, también al tener una construcción plástica se evitan las abolladuras en el cuerpo del tanque.


DIBUJO ESQUEMATICO TANQUE FIBRA
1.- ALTAMIRA Fibra tiene una cámara de aire sellada que es presurizada antes de salir de la fábrica. El aire y el agua nunca entran en contacto entre sí,
elimi-nándose cualquier posibili-dad de “anegamiento”
a causa de la pérdida de aire hacia el sistema de agua.
2.- Al ponerse en marcha la bomba, cuando la pre-sión del sistema decae por debajo de la presión míni-ma de precarga.
Sólo se almacena agua utilizable.
3.- Cuando la presión de la cámara llega al valor máximo del sistema, la bomba se apaga. El tanque ALTAMIRA Fibra está lleno de agua hasta su capacidad máxima.
4.- Cuando existe demanda de agua, la presión de la cámara
de aire fuerza al agua a salir a la red.

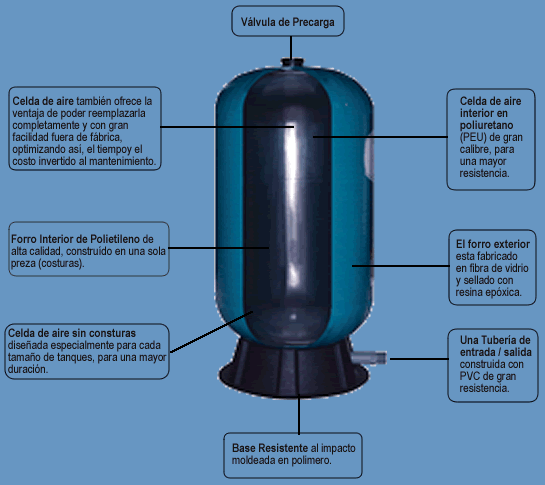

CARACTERÍSTICAS DE CONSTRUCCIÓN

TANQUES HIDRONEUMATICOS PRECARGADOS AQUA PAK



Los Tanques Precargados AQUA PAK están diseñados para ser la mejor solución para sistemas de agua a presión, son ideales para utilizarse en residencias, instalaciones comerciales y cualquier utilización que necesite mantener su sistema de agua con muy buena presión.
Son completamente seguros ya que sus componentes cumplen con los estrictos requisitos de EUA para los componentes para agua (FDA).
Además de esto, el diseño agradable a la vista de estos tanques le da un valor agregado a la inversión del cliente.
Tanto AQUA PAK Acero como AQUA PAK Sky están concebidos para:
Extender la vida util de la bomba al reducir el ciclo de encendido de la misma , esto se traduce en un importante ahorro, tanto de energía como monetario.
Ser seguros e higiénicos. Al estar completamente cerrados impiden que agentes externos contaminen el agua que maneja, además de que todos los componentes que conforman los tanques cumplen con la norma americana FDA (Federal Drug Administration) brindándole al propietario de un Tanque AQUA PAK la tranquilidad de tener un abastecimiento de agua limpia y segura.

Abastecer de agua a presión sin tener en cuenta la elevación del tanque gracias a su precarga de aire.





TANQUE AQUA PAK AZUL
Tanque de Acero
Diseño de Diafagma
Excelente calídad
MODELOS SERIE AZUL
Modelos Tanques
Modelo
Capacidad
máxima
Galones (L)
Equivalente a
tanque estándar
Galones (L)
Diámetro del
tanque pulgadas (mm)
Altura del tanque

Diámetro de
Descarga

AZUL 19 *
19 (72)
42 (159)
16" (406)
30-1/8" (765)
1"
AZUL 35 *
35 (132)
82 (310)
20" (508)
36-1/4" (921)
1"
AZUL 50 **
50 (189 )
120 (454)
24" (610)
34-3/4" (883)
1-1/4"
AZUL 85**
85 (322)
220 (833)
24" (610)
54 (1,372)
1-1/4"
AZUL 119 **
110 (450)
320 (1,211)
24" (610)
68" (1,727)
1-1/4"

* Incluye base en la parte superior para montar la bomba.
** NO incluye base para la bomba.


ENTREGA VOLUMÉTRICA
Rango Switch de Presión
Precarga del Tanque
20-40 psi (1.4 - 2.8 kg/cm2)
18 psi (1.2 kg/cm2)
30-50 psi (2.1 - 3.5 kg/cm2)
28 psi (1.9 kg/cm2)
40-60 psi (2.8 - 4.2 kg/cm2)
38 psi (2.6 kg/cm2)
Modelo
Entrega volumétrica - Galones (L)

20 - 40 psi
(1.4 - 2.8 kg/cm2)

30 - 50 psi
(2.1 - 3.5 kg/cm2)
40 - 60 psi
(2.8 - 4.2 kg/cm2)
AZUL 19
6.9 (26.1)
5.8 (22)
5.0 (18.9)
AZUL 35
12.7 (48.1)
10.7 (40.5)
9.3 (35.2)
AZUL 50
18.3 (69.3)
15.5 (58.7)
13.4 (50.7)
AZUL 85
30.0 (113.6)
26.0 (98.4)
22.0 (83.3)
AZUL 119
43.3 (163.9)
35.4 (134.0)
31.0 (117.3)

CICLO DE OPERACIÓN
El diseño especial de la membrana intercambiable Aqua Pak Azul sella la carga del aire, separando el aire del agua y eliminando de ese modo la necesidad de un control de volumen de aire.
El depósito de agua no metálico impide que el agua entre en contacto con el metal, eliminando la posibilidad de corrosión.
Paso 1.
El tanque está casi vacío – el aire se expande llenando el área por encima de la membrana (Figura A).
Paso 2.
El agua entra en el tanque – el aire se comprime por encima de la membrana a medida que se llena de agua
(Figura B).
Paso 3.
Se ha completado el ciclo de bombeo – el aire comprimido (mayor presión) activa
la graduación de OFF (apagado) del switch de presión (Figura C).
 Paso 4.
El agua empieza a salir del tanque – el aire comprimido en el tanque hace que el agua salga de la membrana
(Figura D).
Paso 5.
La membrana está vacía – el sistema está listo para comenzar un nuevo ciclo. (Figura A).

ACCESORIOS DEL TANQUE
Código
No.
Descripción
de la pieza
No.
AZUL19
19 Gal
AZUL35
35 Gal
AZUL50
50 Gal
AZUL85
85 Gal
AZUL119
119 Gal
1

Membrana-Vinilo
1
U20-13
U20-9
U20-10
U20-14
U20-20
2
Brida y codo
1
U31-446P
U31-446P
U31-447P
U31-447P
U231-462P
3
Tuerca de Bridas 5/16-18
6
U36-202BT
U36-202BT
U36-202BT
U36-202BT
U36-202BT
4
Válvula de aire con tapas
1
U212-160
U212-160
U212-160
U212-160
U212-160

* Nota: Solo los modelos AZUL19 y AZUL35 incluyen la base para bomba en la parte superior del tanque, para el resto de modelos la base deberá ser adquirida por separado.




MAYORES INFORMES ESCRIBANOS UN MAIL O LLAMENOS AL 01351(51)2-39-49

volver
